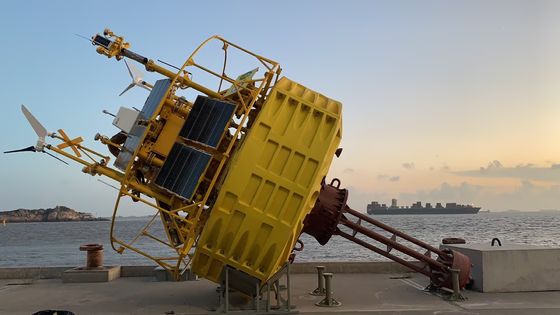

浮遊リダールシステム 浮遊リダールシステム 双重リダール 双重リダール
次の世代の海上観測
フローティング・リダール・システム,ダブル・リダール
データを駆使したオフショア風力開発のための 迅速で正確な信頼性の高い技術です
ブルー・アスピレーションズは データの力を活用して 再生可能エネルギーのグローバル導入を加速するために 設立されました再生可能エネルギー業界で10年以上の経験を持つチームです持続可能性への情熱と 次の世紀の課題に取り組む野心を共有するクライアントと提携しています
信頼性は浮遊型リダールシステムの最も重要な特徴であり Blue Aspirationsの設計理念の核心です電気通信業界からの設計原理の専門知識を活用して商用モデルはまた,失敗経路をモデル化し,単一の失敗点を排除するためにシミュレーションを使用して反復的に設計されました.これらの原理が浮遊型リダールシステムにどのように組み込まれているか:
ボイの動きがLiDARの風向きと風速測定に影響を与えるため,Blue Aspirations システムには高解像度のピッチとロールデータを取得するための動きセンサーが装備されています.準確な方向情報を得るため,コースとDGPSセンサー私たちの特許アルゴリズムは 投影方法を使って LiDARの風速データを 適切な水平平面に調整しますリダール装置の角度を計算することで,方向センサーの真北から偏移します, システムもまた,収集された風向きデータを正しい角度に変換することができます.
| モジュール | 詳細 |
| ボイ |
-直径: 5m - 高さ9m -重さ: 14t - 浮気力: 10t - 構造:複数のキャビネット - 材料:PE,炭素鋼,ステンレス鋼 |
| 固定システム(1) について |
水深>5m -アンカー:セメントアンカー 12tおよび/または高い保持力アンカー 固定:DIN5683-IIチェーンで1点固定 - 場所特有の要求に応じた調整可能で,より大きな水深を含む -複数アンテナシステムも利用可能 |
| 制御システム |
- 工業用PLC - またはBAの組み込みコントローラ |
| リダール |
- リダールDリダール(デフォルト) -ZX300M,ウインドキューブオフショアバージョン,モラス300M |
| 電源 |
バッテリー容量:合計60kwh -風力タービン: 2×350W -太陽光パネル: 1600W,複数のグループ |
| ナビゲーションシステム |
-AIS×1 - レーダー反射 × 2 -IALA対応ナビゲーションライト1×1 双方向ナビゲーションライトをサポートするが,地方当局の要求を満たす必要がある. |
| 定位システム |
-方向 0-360° -方向精度:0.09° (2mベースライン) 位置付け精度:0.5m (水平,SBASモード) |
| モーションセンサー | -GNSS-INSセンサー×2またはGNSS-INSセンサー×1とMRUセンサー×1 |
| 通信システム |
-SATモジュール: Iridium SBD×1,他のブロードバンドSATデータモジュール (オプション) -モバイルネットワーク: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2;ローカルイーサネット接続 |
| データ取得 |
- 二重産業用PC インターフェース:シリアル×6,イーサネット×2 |
| 水質センサー |
- ドップラー電流センサー -波センサーと水深センサー - 水の塩分と温度センサー |
リダール仕様
| 1 | 測定パラメータ | |
| 1.1 | 測定高度 (範囲) | 30m~300m |
| 1.2 | 測定層 | 12 |
| 1.3 | 風速測定範囲 | 0m/s75m/s |
| 1.4 | 風速測定の精度 | 0.1m/s |
| 1.5 | 風向き測定範囲 | 0°360° |
| 1.6 | 風向きの測定精度 | 1° |
| 1.7 | データ保存容量 | >5年 |
| 1.8 | データ送信 | 衛星,4G,Wi-Fi |
| 2 | 労働条件 | |
| 2.1 | 電力供給 | 24V DC,90~270V AC |
| 2.2 | 電力消費量 | 60W |
| 2.3 | 作業湿度範囲 | 0%から100% |
| 2.4 | 作業温度範囲 | -40°C ~ 50°C |
| 2.5 | 保護レベル | IP67 |
| 2.6 | 目の安全 | クラス1M (EN60825-1) |
| 3 | 証明書 | DNV-GL/DTU/WINDGUARD/ETL/CE/ |
ブルー・アスピレーションズ・浮遊型リダールシステムは以下の装備を備えています.
● 黄色い海洋塗料
黄色いXマークの十字架
· 海洋データ収集システムボイに特有のパルス周波数を持つ黄色のライトビーコン
●自動識別システム
レーダー反射器と
· 地元法令に規定されるすべての追加標識とナビゲーション補助装置
下記は典型的な構成ですが,各システムは地元の要件に対応するために調整されています.
ナビゲーションライト
範囲:5NM
クロス
