| モジュール | 詳細 |
| ボイ |
-直径: 5m - 高さ9m - 体重: 14.5t 浮気力: 10.5t - 構造:複数のキャビネット - 材料:PE,炭素鋼,ステンレス鋼 |
| 固定システム |
水深>5m -アンカー:セメントブロックと/またはアンカー - 固定: 一点固定 - 深水深さを含むサイト特有の要求に応じた調整可能 -複数アンテナシステムも利用可能 |
| 制御システム |
- 工業用PLC - またはBAの組み込みコントローラ |
| リダール |
- リダールDリダール(デフォルト) (ウィンドキューブオフショアバージョン; ZX 300M,モベラザー B300M) |
| 電源 |
バッテリー容量:合計60kwh -風力タービン: 2×350W -太陽光パネル: 1600W,複数のグループ - 燃料電池: 224Lの燃料で2x110W (オプション) |
| ナビゲーションシステム |
-AIS×1 - レーダー反射 × 2 -IALA対応ナビゲーションライト1×1 双方向ナビゲーションライトをサポートするが,地方当局の要求を満たす必要がある. |
| 定位システム |
-方向 0-360° -方向精度:0.09° (2mベースライン) 位置付け精度:0.5m (水平,SBASモード) |
| モーションセンサー | -GNSS-INSセンサー×2またはGNSS-INSセンサー×1とMRUセンサー×1 |
| 通信システム |
-SATモジュール:アイリジアムSBD×1,他のブロードバンドSATデータモジュール (オプション) -モバイルネットワーク: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2;ローカルイーサネット接続 |
| データ取得 |
- 二重産業用PC インターフェース:シリアル×6,イーサネット×2 |
|
水質センサー (選択可能) |
- ドップラー電流センサー -波センサーと水深センサー - 水の塩分と温度センサー |

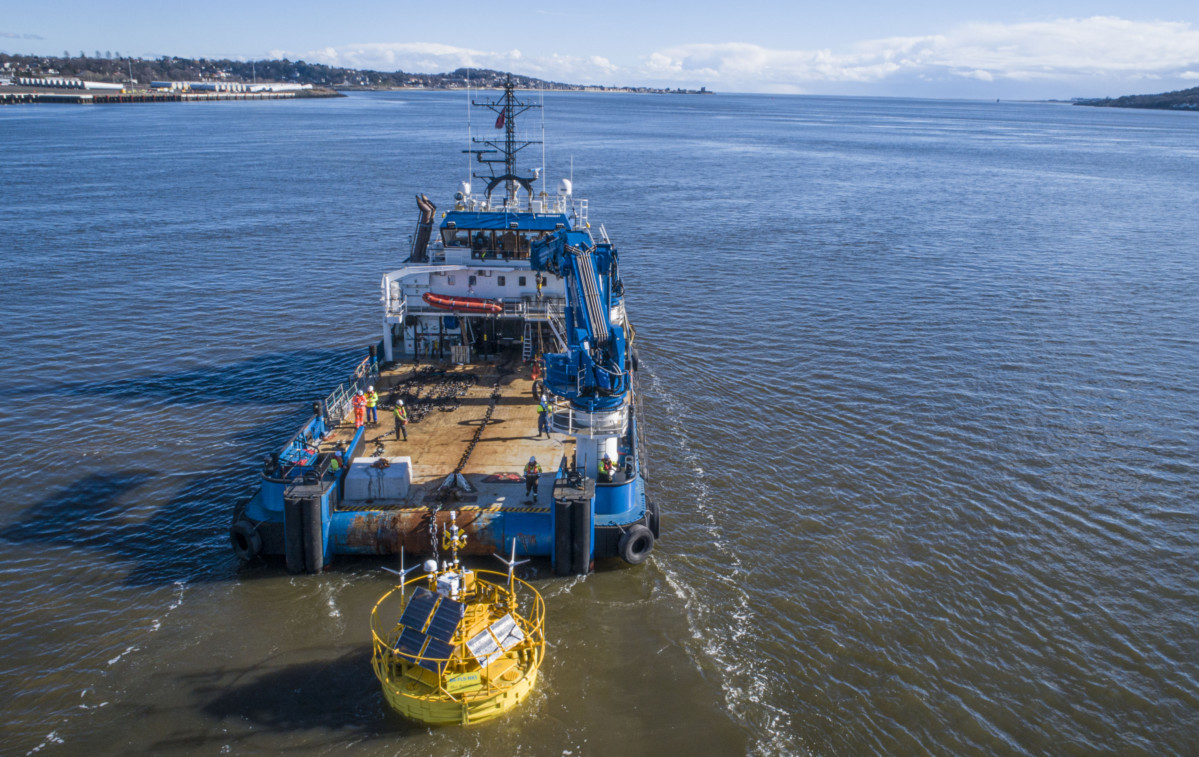

海洋における人間の活動が 頻度が高まるにつれ 海の動物を保護することが 重要になってきています私たちの浮遊型LiDARシステムは,海洋鳥/コウモリや哺乳類のモニタリングのための関連記録器を装備することができます.
A について鳥アコースティック・レコーダーによる監視
SONG METER SM4音声レコーダは 業界標準の 野生動物の音声レコーダーです野生の鳥や他の声動物の質の高い音声録音を提供するために特別に設計されたもの.
この鳥の音声レコーダは 高品質の録音を最大限に検出し,信頼性を提供します.SM4 に は,鳥 や 動物 の 声 を 高品質 に 録音 する 二 代目の 組み込み マイク が 搭載 さ れ て い ます低騒音のマイクには 優れた信号対騒音比があり あなたにとって大切な 野生生物の音を 捉えますこの装置は浮遊型リダールシステムに 設置するには とても軽くて小さく.
仕様
| 記録技術 | 2チャネル,16ビットPCM.wavファイルまたは圧縮.w4vファイル |
| 記録帯域幅 | 20Hzから48kHz |
| 抽出率 |
記録機は,1つまたは2つのサンプルで1秒あたり以下のサンプル速度をサポート チャンネル: 8000, 12000, 16000, 22050, 24000, 32000, 44100, 48000, 96000 |
| 組み込みマイクロフォン |
方向性:全方向性 l 感度: -35 dB +/- 4 dB 1 kHz (0 dB=1 V/Pa) 信号とノイズ比: 80 dB 1kHz (1 Pa,A重量ネットワーク) で典型 ■ 最大入力音量:122 dB SPLタイプ |
| 囲み 環境保護 | 完全に耐候性がある |
| 動作温度 | -4°F から +185°F または -20°C から 85°C |
A について超音波 記録 装置 で 蝙蝠 の 監視
SONG METER SM4BAT FS 超音波レコーダーは,業界をリードするバット検出器とレコーダーです.それは,品質の超音波バットレコーダをキャプチャするために特別に設計されています.
仕様
| 記録技術 |
シングルチャンネル SM4BAT FS: 16-bit PCM. wavファイルまたは圧縮された. w4vファイル SM4BAT ZC:ゼロ・クロス |
| 抽出率 |
フルスペクトル,単チャンネル 192kHz,256kHz,384kHz,500kHz について |
| 囲み 環境保護 | 完全に耐候性がある |
| 動作温度 | -4°から185°F / -20°Cから85°C |
A について海洋哺乳類の監視水中音響検出装置を搭載する
水中音響検出装置です デジタルHyd TP-1です デジタルデータのリアルタイムストリーミングを 遠隔保存,処理,そして/または視覚化この装置は,スペクトル分析などの結果をストリーミングできるように,内部処理機能を備えています.TP-1 水道機は,監視ボイや既存のシステムに統合するのに最適ですコンピュータに直接接続できます
特徴
このデジタル水道機には 7 つの異なる増幅を持つ プログラム可能な増幅器 (PGA) と組み合わせた 前増幅器があります予想される受信信号の振幅に応じて全体的な感度を適度に調整するこの装置は,24ビットで1秒間に312500サンプルまで選択可能なサンプル速度の広い範囲を備えたアナログからデジタル変換器を装備しています.TP-1は10/100 MBit/sのイーサネットインターフェースを備えたテレメトリベースの水道機コンピュータ,または有線または無線ネットワークへの直接接続を可能にし,リアルタイムでデータをストリーミングして,蓄積,処理,そして/または視覚化電力供給と双方向通信のための電源/イーサネットケーブルが供給できます.
TP-1 デジタル水道機は,FFT ベースのデータ分析が実行できる内部処理能力を持っています.
低速シリアルリンクで利用できます.
選択可能なサンプリング周波数,プログラム可能な感度,音響データを含む様々な構成があります.
処理モード
仕様
| 試料の頻度 | 36.367歳878歳1119. この件について8180ドルだ2156. ありがとうございました.3, 312.5 ksps (選択可能) |
| サンプル解像度 | 24ビット |
| 使用可能な音響バンド | 1 Hz から 150 kHz |
| 感受性を受け取りましょう | -165から -129 dB re 1 V/uPa 80 kHz (1x増幅) |
| プログラム可能な増幅器 | 1x,2x,4x,8x,16x,32x,64x |
| 入力音圧レベル範囲 | 200 dB re 1 uPa まで |
| 電力供給 | 12から24 VDC |
| 操作深さ | 100mまで |
| ケースの寸法 | 60 × 310 mm (直径 × 長さ) |
| 事件資料 | デリン |
| 体重 | 0.5kg (水中) 1kg (空気中) |
| 操作温度範囲 | 0 °Cから40 °C |
厳しい天候の影響を受ける場所での風力発電所の建設と運用のリスクにもかかわらず,中国の多くのオフショア風力発電所は高リスク地域で開発されています.しかし,台風や他の極端な現象は,適切な準備がなければ,風と海の測定キャンペーンに 恐ろしい挑戦をもたらすことができます.市場リーダーとして,青い願望の浮遊リダールシステムは,正確にこれらの課題に対処するために設計されています.太陽光パネルと風力タービンの電力を補完する燃料電池標準配置では二重リダール装置が搭載されている.さらに保護のために,船体には大きな反重量と残留浮力も搭載されており,転覆または沈没のリスクを軽減する.台風 に 耐える 能力 は 頑丈 な 構造 構造 に 基づい て しか あり ませ ん冗長なシステムの設計,そして勤勉な運用支援
シャバ台風 事件調査
2022年7月1日 台風チャバが 南シナ海で 開発される風力発電所の 可能性のある場所を通りました業界標準のZX 300M Lidarを Blue Aspirations FLiDARに統合した.
台風チャバは南から始まり 広東省に登陸する前に数日間北西に向かいました最大風速 170 km/hこの極端な状況にもかかわらず,我々のユニットは効果的に動作し続けましたすべての測定高度のデータ利用率を100%達成するこの浮遊型リダールシステムが 台風の条件下で 問題を起こさずに 機能し続けたのは3度目です
この文書には,当社のデータ正確性やデータ利用可能性に関する主張を裏付けるお客様またはお客様によって指名された第三者の報告書の要約が含まれています.
主な成果の概要は以下のとおりです.
| クライアント | プロジェクト名 | 浮遊船とリダールモデル | 参照 | 報告書の発行者 | 時間 | 主要な結論 |
| 青い願望 |
炭素信託 OWAロードマップ 第2段階 検証 (ダンディー,スコットランド) |
BA-FLS-NX5 ZX 300M × 1 海上風船 V2 x1
|
オフショア メートマスト インチキャップ
|
オールドバームサービス (イギリス) (第三者認証者) DNVは最終報告書を審査する |
2023.3 - 2023年9 |
ウィンドキューブの第2段階間評価報告書: 期間: 77日システム入手可能性: 100% データ入手可能性: >99.2% すべての測定高 データの正確さ (風速) >2m/s: R2> 0.991傾き: 0.995~1.001 4~16m/s: R2> 0.985傾き:0.988~1.001 データの正確さ (風向き) 91m:R2> 0 でした998傾き: 1.003, 101m:R2> 0 でした998傾き: 1.003, 111m:R2> 0 でした998傾き: 1.003, |
| 中国 三峡谷 |
ヤンジアン 広東 |
BA-FLS-NX5 ZX 300M |
オフショア メートマスト |
青い A についてスピレーション |
2021 |
期間: 2ヶ月システム入手可能性: 100% データ入手可能性: >99.98% すべての測定高 データの正確さ (風速) >2m/s: R2> 0.9959傾き: 0.9964~1.0096 4~16m/s: R2> 0.9921傾き: 0.9986~1.0122 データの正確さ (風向き) 50m:R2 >09987傾き: 1.0125オフセット:-1.9075 100m:R2 >09986傾き: 1.0198オフセット:-1.4955 |
| 中国 三峡谷 |
ヤンジアン 広東 |
BA-FLS-NX5 モラ B300M |
オフショア メートマスト |
上海 インスティチュート |
2022 |
期間: 2ヶ月システム入手可能性: 100% データ入手可能性: > 98.5% すべての測定高 データの正確性(風速) >2m/s:R2 > 099傾き: 1.00~1.01 4~16m/s:R2 > 099傾き: 1.00~1.02 データの正確性(風向き) R2 > 097傾き: 1.03オフセット: -13 |
| 青い願望 |
プロトタイプ 検証 ゾウシャン,近岸 |
BA-FLS-2 について4, ZX 300M |
固定 ZX 300m |
DNVGL | 2019 |
期間:1ヶ月システム入手可能性: 100% データ入手可能性: >97% すべての測定高 データの正確性(風速) >2m/s:R2 > 0994傾き: 0.994~1.003 データの正確性(風向き) R2 > 0999傾き: 0.998-1002, -0.83~0のオフセット04 |
| ハウアロン |
カンナン チェジアン |
BA-FLS-NX5 ZX 300M |
オフショア メートマスト |
ハウアロン | 2020 |
期間:1ヶ月システム入手可能性:100% データ入手可能性: >96.24% 120mを除くすべての測定高度 (注: 91.31%,いくつかの霧の日) データの正確性(風速) >2m/s: R2 > 09918傾き:0.9889~1.0283 4~16m/s:R2 > 09851傾き:0.9851~0.9938 データの正確性(風向き) R2 > 09981傾き: 0.9826~0.9961オフセット: -0.758~1.4559 |
|
上海 インスティチュート |
ナンフーイ 上海 |
BA-FLS-NX5 ZX 300M |
固定 プラットフォーム ZX 300 |
青い 願望 |
2020 |
期間: 2ヶ月システム入手可能性: 100% データ入手可能性:>99.7% すべての測定高 データの正確性(風速, >2m/sと 4~16m/s): R2 > 0.97傾き:0.98~1.02 注: プラットフォーム LiDARは風向きで致命的な問題があるので 風向きは比較されていません |
|
パワー 中国 |
シャントウ |
BA4.1S ZX 300M |
2020 |
期間: 2ヶ月システム入手可能性: 100% データ入手可能性: >99.0% すべての測定高度について |
